產品介紹

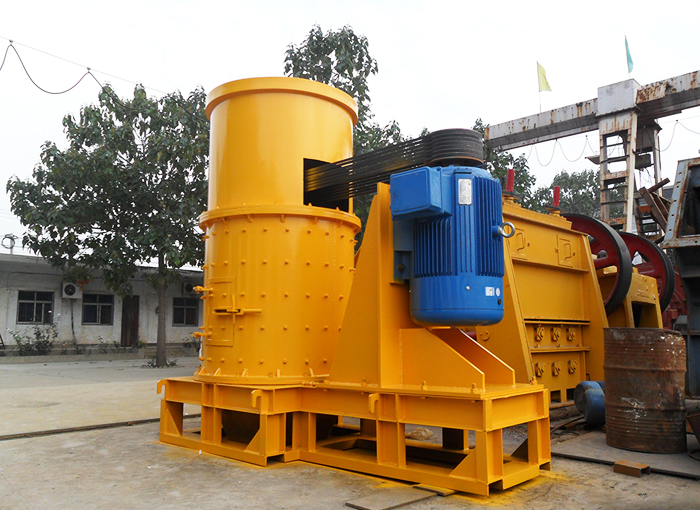

復合式制砂機是在吸取國內外先進制砂設備的基礎上，優化設計而成的一種無篩條、可調式的制砂設備，可廣泛適用于水泥廠的生料、熟料細碎作業，同時也可用于白云石、焦寶石、鉛鋅礦、蛇紋石、高爐渣、煤矸石、磷礦石等中等硬度物料的細碎作業。特別適用于硬質石灰?guī)r、白云巖、花崗巖、玄武巖等人工造砂或高速公路路面石料的加工破碎。復合式制砂機制砂比度大，出料粒度可以任意調節，不受板錘、襯板磨損的影響；無篩條設置，破碎水分含量高、含泥量大的物料時不易堵塞；采用彈性調節機構，進入不可破碎物可自動排出，不會造成設備損壞；軸承水平布置，壽命長，可以破碎溫度高的物料（如水泥熟料）；本機轉子體結構獨特，破碎物料時，轉子體幾乎不磨損；后腔體設置有絲桿或液壓開啟機構，不用起主設備，即可輕松更換易損件。
性能特點
1. 結構簡單合理、運行成本低。利用石打石原理，磨損小。2. 破碎率高、節能。3. 具有細碎、粗磨功能。4. 受物料水分含量影響小、含水份可達8%左右。5. 更工作噪聲低于75分貝（db級），粉塵污染少。6. 適合破碎中硬、特硬物料。7. 產品成立方體，堆積密度大，鐵污染*小。8. 葉輪自襯磨損小、維修方便。
工作原理

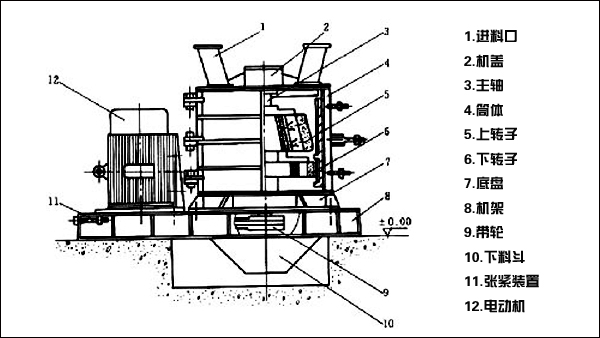

塊狀礦石由進料斗落入上破碎腔內上甩料盤上，借助甩料盤的離心力將物料拋向筒體的內壁，與安裝在內壁上的反擊板猛烈碰撞，同時物料互相撞擊，使之破碎或產生大量發絲裂紋，接著物料進入錐形轉子腔后，在錐形空間呈螺旋狀下落，經沖壓、擠壓，使之有裂紋的礦石進一步被破碎。由于錐形轉子與襯板間的斜度，促使較小的物料向下遷移，達到由大到小自動實現分級破碎。物料在錐形轉子腔內受錘頭的打擊，高速運行塊料再次與反擊板碰撞、物料流相互碰撞使物料經打擊、撞擊、剪切、擠壓而粉碎，從而提高破碎效率。從錐形轉子腔內落下的物料進入下破碎腔內，以借助甩料盤的離心力將物料進一步破碎成小顆粒。然后物料進入圓柱形轉子腔體內，對已被破碎的物料進行磨削，使物料進一步細碎，直至破碎成所需要的 。
技術參數
|
|
技術參數 Specifications
|
|
型號
Model
|
轉子直徑
Rotor Diameter
(mm)
|
筒體高度
Cylinder Height
(mm)
|
轉速
Speed
(r/min)
|
進料粒度
Max Feeding Size
(mm)
|
出料粒度Discharge Size
(mm)
|
處理量
Capacity
(t/h)
|
功率
Power
(kw)
|
外形尺寸
Dimension
(mm)
|
重量
Weight
(t)
|
|
800
|
650
|
800
|
1350
|
50
|
≤5
|
5-15
|
30
|
2200*860*1980
|
2.3
|
|
1000
|
800
|
850
|
970
|
70
|
≤5
|
8-80
|
55
|
2700*1160*2000
|
5.8
|
|
1250
|
1000
|
850
|
740
|
100
|
≤5
|
15-60
|
90
|
2800*1400*2730
|
9.7
|
|
1500
|
1250
|
1000
|
650
|
100
|
≤5
|
20-80
|
110
|
3100*1900*2300
|
18.1
|
|
1750
|
1560
|
1410
|
600
|
100
|
≤5
|
30-100
|
132
|
3350*2100*2800
|
26.61
|
