產品介紹

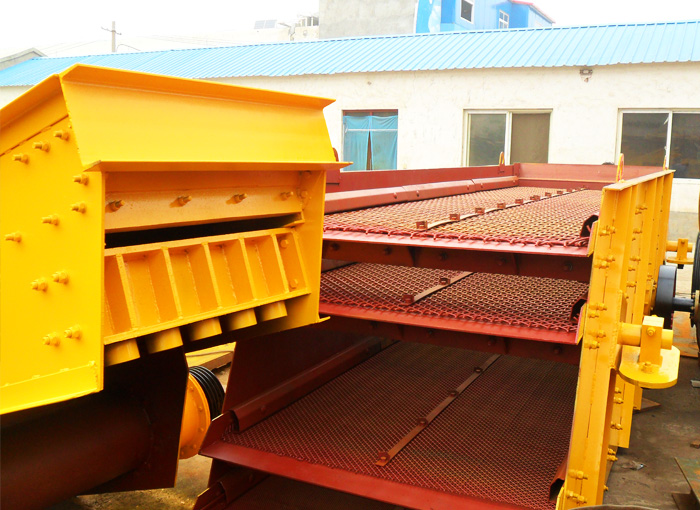

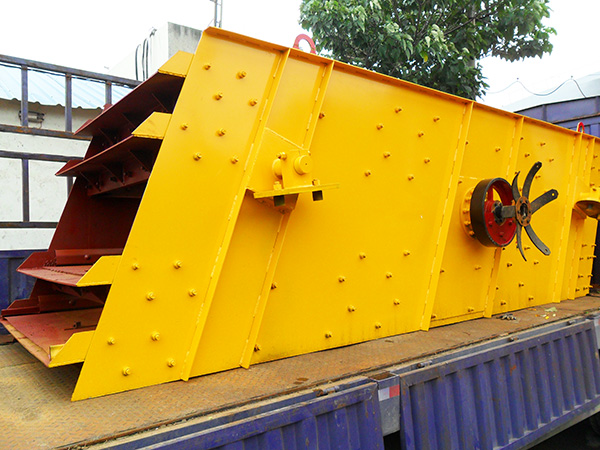

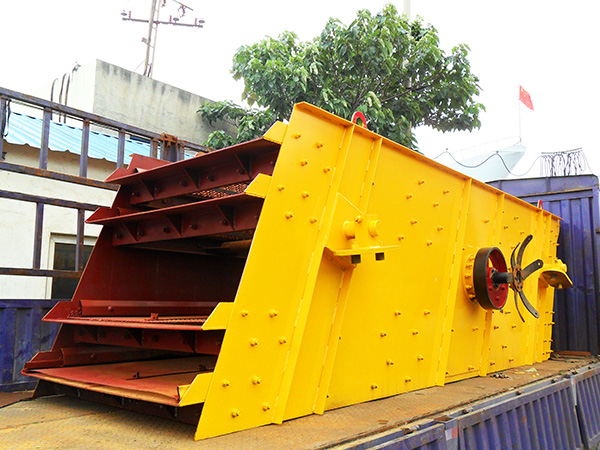

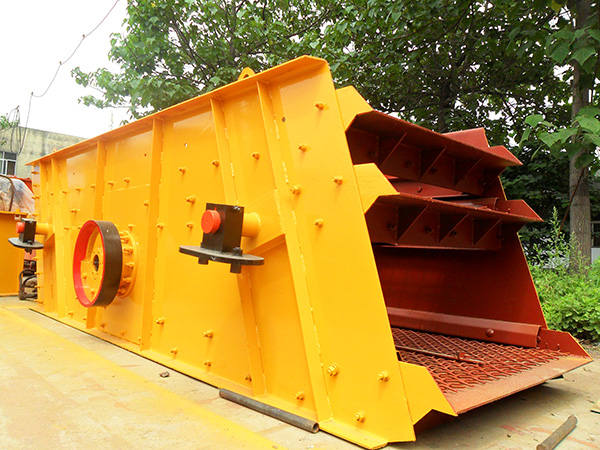

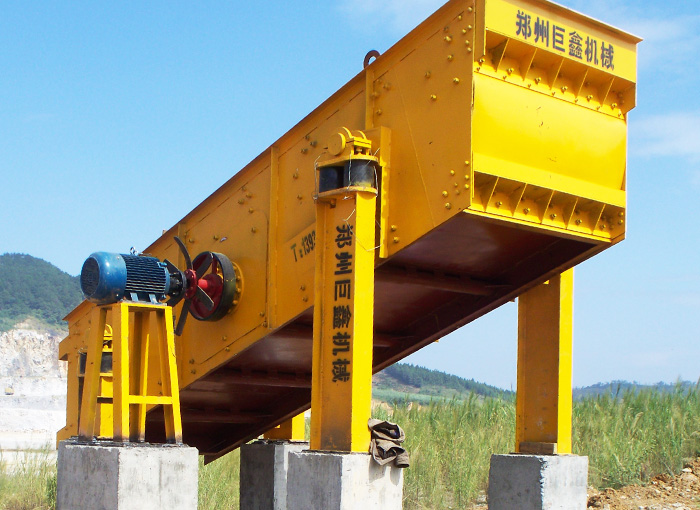

YK系列振動篩的介紹：
YK系列振動篩系我司引進德國技術制造的*率振動篩，激振力強，結構簡單，維修方便快捷；柔性連接，運輸平穩，篩分效率高、處理量大、壽命長、電耗低、噪音小。廣泛運用砂石生產線、砂石廠、石料廠等對物料的篩分分級。
YK振動篩的結構組成：
圓振篩篩機主要有篩箱、篩網、振動器、減振彈簧裝置、底架等組成。采用筒體式偏心軸激振器及偏塊調節振幅，振動器安裝在篩箱側板上，并由電動機通過三角皮帶帶動旋轉，產生離心慣性力，迫使篩箱振動。篩機側板采用**鋼板制作而成，側板與橫梁、激振器底座采用高強度螺栓或環槽鉚釘連接。振動器安裝在篩箱側板上，一并由電動機通過聯軸器帶動旋轉，產生離心慣性力，迫使篩振動。
性能特點
YK振動篩的結構特點：
1.采用塊偏心作為激振力，激振力強；2.篩子橫梁與篩箱采用高強度螺栓聯結，無焊接；3.篩機結構簡單，維修方便快捷；4.采用輪胎聯軸器，柔性聯接，運轉平穩；5.篩分效率高、處理量大、壽命長。
工作原理
YK系列振動篩的工作原理：
電動機經三角帶使激振器偏心塊產生高速旋轉。運轉的偏心塊產生很大的離心力，激發篩箱產生一定振幅的圓運動，篩上物料在傾斜的篩面上受到篩箱傳給的沖量而產生連續的拋擲運動，物料與篩面相遇的過程中使小于篩孔的顆粒透篩，從而實現分級。
YK系列振動篩的介紹：YK系列振動篩系我司引進德國技術制造的**率振動篩，激振力強，結構簡單，維修方便快捷；柔性連接，運輸平穩，篩分效率高、處理量大、壽命長、電耗低、噪音小。廣泛運用砂石生產線、砂石廠、石料廠等對物料的篩分分級。
技術參數
|
|
技術參數 Specifications
|
|
|
曬面
層數
|
面積
（mm）
|
篩孔尺寸
（mm）
|
進
料粒度
（mm）
|
處理能力
（m3/h）
|
振動
頻率
（r/min）
|
雙
振
幅
|
電動機
功率
（kw）
|
重量（不
包括
電動機）（kg）
|
曬面角度
|
篩面規格
（mm）
|
|
YK1236
|
1
|
4.3
|
1-100
|
200
|
30-160
|
970
|
8
|
5.5
|
3210
|
20°
|
1200x3600
|
|
2YK1236
|
2
|
4.3
|
1-100
|
200
|
30-160
|
970
|
8
|
5.5
|
3630
|
20°
|
1200x3600
|
|
3YK1236
|
3
|
4.3
|
1-100
|
200
|
32-160
|
970
|
8
|
11
|
4050
|
20°
|
1200x3600
|
|
2YK1245
|
2
|
5.4
|
3-50
|
200
|
32-180
|
970
|
7
|
11
|
4320
|
20°
|
1200x4500
|
|
3YK1245
|
3
|
5.4
|
3-50
|
200
|
32-180
|
970
|
8
|
11
|
4460
|
20°
|
1200x4500
|
|
YK1530
|
1
|
5.25
|
3-50
|
200
|
34-200
|
970
|
8
|
11
|
3355
|
20°
|
1500x3000
|
|
3YK1530
|
3
|
5.25
|
3-50
|
300
|
34-200
|
970
|
8
|
15
|
5710
|
20°
|
1500x3000
|
|
YK1536
|
1
|
5.4
|
3-100
|
300
|
34-200
|
970
|
8
|
11
|
3680
|
20°
|
1500x3600
|
|
2YK1536
|
2
|
5.4
|
3-100
|
300
|
34-200
|
970
|
8
|
11
|
4300
|
20°
|
1500x3600
|
|
YK1545
|
1
|
6.75
|
3-50
|
300
|
44-258
|
970
|
8
|
11
|
3900
|
20°
|
1500x4500
|
|
2YK1545
|
2
|
6.75
|
3-50
|
300
|
44-258
|
970
|
8
|
15
|
4370
|
20°
|
1500x4500
|
|
3YK1545
|
3
|
6.75
|
3-50
|
300
|
44-258
|
970
|
8
|
15
|
5832
|
20°
|
1500x4500
|
|
4YK1545
|
4
|
6.75
|
3-100
|
300
|
44-258
|
970
|
8
|
18.5
|
6850
|
20°
|
1500x4500
|
|
3YK1548
|
3
|
7.2
|
3-100
|
300
|
44-275
|
970
|
7
|
15
|
6070
|
20°
|
1500x4800
|
|
4YK1548
|
4
|
7.2
|
3-100
|
300
|
44-275
|
730
|
8
|
18.5
|
7090
|
20°
|
1500x4800
|
|
YK1848
|
1
|
8.8
|
3-100
|
400
|
56-330
|
755
|
11
|
15
|
7122
|
20°
|
1800x4800
|
|
2YK1848
|
2
|
8.8
|
3-100
|
400
|
56-330
|
750
|
11
|
15
|
6189
|
20°
|
1830x4800
|
|
3YK1848
|
3
|
8.8
|
3-100
|
400
|
56-330
|
970
|
7
|
22
|
6935
|
20°
|
1800x4800
|
|
2YK1854
|
2
|
9.72
|
3-100
|
400
|
63-586
|
970
|
7
|
22
|
7602
|
20°
|
1800x5400
|
|
3YK1854
|
3
|
9.72
|
3-100
|
400
|
63-586
|
970
|
7
|
22
|
8640
|
20°
|
1800x5400
|
|
YK1860
|
1
|
10.8
|
3-100
|
400
|
66-630
|
970
|
8
|
15
|
7222
|
20°
|
1800x6000
|
|
2YK1860
|
2
|
10.8
|
3-100
|
400
|
66-630
|
970
|
8
|
22
|
7985
|
20°
|
1800x6000
|
|
3YK1860
|
3
|
10.8
|
3-100
|
400
|
66-630
|
970
|
8
|
22
|
9455
|
20°
|
1800x6000
|
|
4YK1860
|
4
|
10.8
|
3-100
|
400
|
66-630
|
970
|
8
|
30
|
11320
|
20°
|
1800x6000
|
|
YK2154
|
1
|
11.3
|
3-100
|
400
|
73-683
|
730
|
8
|
18.5
|
5269
|
20°
|
2100x5400
|
|
2YK2154
|
2
|
11.3
|
3-100
|
400
|
73-683
|
730
|
8
|
22
|
7851
|
20°
|
2100x5400
|
|
3YK2154
|
3
|
11.3
|
3-100
|
400
|
73-683
|
730
|
8
|
22
|
9857
|
20°
|
2100x5400
|
|
YK2160
|
1
|
12.6
|
3-100
|
400
|
81-720
|
970
|
8
|
18.5
|
8860
|
20°
|
2100x6000
|
|
2YK2160
|
2
|
12.6
|
3-100
|
400
|
81-720
|
970
|
8
|
30
|
9240
|
20°
|
2100x6000
|
|
3YK2160
|
3
|
12.6
|
3-100
|
400
|
81-720
|
970
|
7
|
30
|
12757
|
20°
|
2100x6000
|
|
4YK2160
|
4
|
12.6
|
3-100
|
400
|
81-720
|
970
|
8
|
30
|
15050
|
20°
|
2100x6000
|
|
2YK2280
|
2
|
17.6
|
3-100
|
400
|
90-750
|
730
|
8
|
30
|
10180
|
20°
|
2200x8000
|
|
YK2460
|
1
|
14.4
|
3-100
|
400
|
150-810
|
730
|
8
|
22
|
6200
|
20°
|
2400x6000
|
|
2YK2460
|
2
|
14.4
|
3-100
|
400
|
150-810
|
730
|
8<
|
30
|
8013
|
20°
|
2400x6000
|
|
注：進料粒度大于150時，用戶**說明，否則本公司按進料粒度<150制作。
|
