產品介紹
管磨機的用途：
管磨機是粉磨系統中常用的制粉設備，通過調整裝料量、研磨體的裝載量及研磨體的級配，可實現粉磨產量及粒度的調整。本系列產品廣泛應用于建材、化工、煤炭、電力等行業。我公司通過對粉磨工藝和內部結構研究、實踐，現已成功將該系列磨機用于微分行業和陶瓷微分行業的連續生產，打破國內微粉行業只能間歇磨礦，不能連續生產的生產模式。
其中，單倉管磨機和短筒球磨機不同的地方僅在于它的長度比直徑大2-7倍，物料在管磨機中經歷的時間較長，產品細度均勻，粉碎比較大。實際上多倉管磨機較單倉式應用得廣泛。
性能特點
1、對物料物理性質（如粒度、水分、硬度等）波動的適應性較強，且生產能力較大。2、粉碎比大（一般為300以上，進行超細粉磨時可達1000以上），產品的細度細，且顆粒級配易于調節。 3、可適應不同情況的作業：可干法作業，也可濕法作業，還可把烘干與粉磨兩個工序合起來同時作業；可開路粉磨，也可閉路粉磨。 4、密封性良好，可負壓操作，工作場地?zé)o粉塵飛揚。5、便于大型化，可滿足現代化企業大規模生產的需要。
工作原理
在多倉管磨機中，隔倉板將磨機筒體分隔成若干倉室，在每一個倉內，根據物料細磨情況配合研磨體，這樣就使物料的細磨逐倉分階段進行，因而獲得較高的研磨效率，它的單位動力產量也較大。

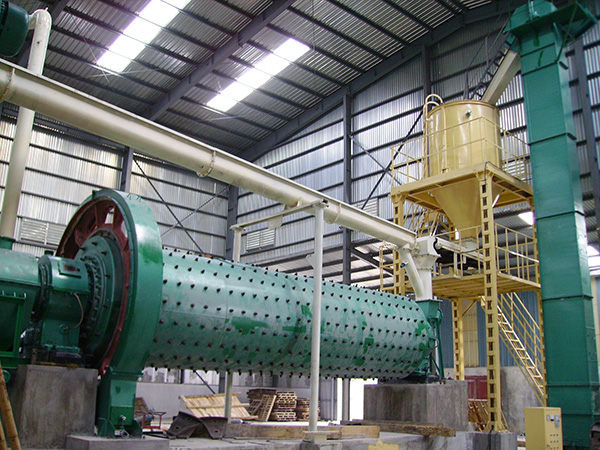

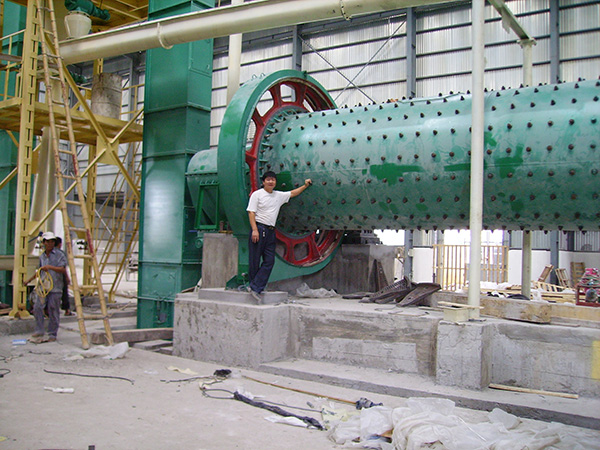

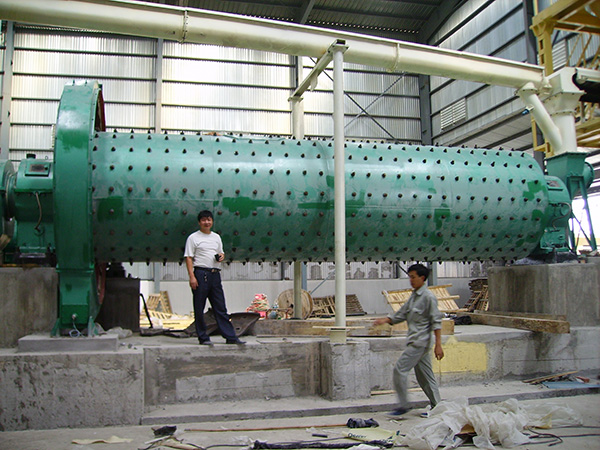

本機為臥式筒形旋轉裝置，外沿齒輪傳動，兩倉，格子型管磨機。物料由進料裝置經入料中空軸螺旋均勻地進入磨機**倉，該倉內有階梯襯板或波紋襯板，內裝不同規格鋼球，筒體轉動產生離心力將鋼球帶到一定高度后落下，對物料產生重?fù)艉脱心プ饔�。物料�?*倉達到粗磨后，經單層隔倉板進入**倉，該倉內鑲有平襯板，內有鋼球，將物料進一步研磨。粉狀物通過卸料箅板排出，完成粉磨作業。
技術參數
管磨機主要技術參數：
|
|
規格與性能參數表
|
|
序號
|
型號規格
|
簡體規格
|
簡體
轉速
（r/min）
|
介質
裝入
量
|
入料粒度
（mm）
|
生產能力（t/h）
|
電機
功率
（kw）
|
重量
（kg）
|
|
直徑
|
長度
|
生料
|
孰料
|
|
1
|
Φ1200x4500
|
Φ1200
|
4500
|
30
|
5.2
|
＜25
|
0.4-5.8
|
0.3-4.8
|
55
|
13800
|
|
2
|
Φ1500x5700
|
Φ1500
|
5700
|
28.8
|
12
|
＜25
|
5.5
|
4.5
|
130
|
25000
|
|
3
|
Φ1500x6400
|
Φ1500
|
6400
|
28.8
|
13
|
＜25
|
6.7
|
5.3
|
155
|
27000
|
|
4
|
Φ1830x6400
|
Φ1830
|
6400
|
24.5
|
18.5
|
＜25
|
6.9
|
5.5
|
210
|
36500
|
|
5
|
Φ2200x7000
|
Φ1830
|
7000
|
24.5
|
21
|
＜25
|
7.0
|
6.0
|
245
|
40000
|
|
6
|
Φ2200x6500
|
Φ2200
|
6500
|
21.4
|
31
|
＜25
|
15
|
14
|
380
|
52430
|
|
7
|
Φ2200x7000
|
Φ2200
|
7000
|
21.4
|
32.5
|
＜25
|
17
|
15
|
380
|
57500
|
|
8
|
Φ2200x11000
|
Φ2200
|
11000
|
21.4
|
50
|
＜25
|
25
|
22
|
500
|
107000
|
|
9
|
Φ2200x13000
|
Φ2200
|
13000
|
21.4
|
60
|
＜25
|
30
|
18
|
630
|
118400
|
|
10
|
Φ2400x7000
|
Φ2400
|
7000
|
20.4
|
36
|
＜25
|
17.5
|
15
|
380
|
67500
|
|
11
|
Φ2400x13000
|
Φ2400
|
13000
|
19.6
|
65
|
＜25
|
45
|
23
|
800
|
139000
|
|
12
|
Φ2600x8000
|
Φ2600
|
8000
|
19.6
|
52
|
＜25
|
32
|
20
|
630
|
97000
|
|
13
|
Φ2600x13000
|
Φ2600
|
13000
|
19.6
|
78
|
＜25
|
50
|
29
|
800
|
150000
|
|
14
|
Φ3000x9000
|
Φ3000
|
9000
|
18.3
|
70
|
＜25
|
80
|
35
|
1000
|
136400
|
|
15
|
Φ3000x11000
|
Φ3000
|
11000
|
17.8
|
100
|
＜25
|
90
|
45
|
1250
|
180000
|
|
16
|
Φ3500x10000
|
Φ3500
|
10000
|
16.16
|
80
|
＜25
|
95
|
50
|
1250
|
192000
|
|
17
|
Φ3500x11000
|
Φ3500
|
11000
|
16.16
|
152
|
＜25
|
100
|
70
|
2000
|
250000
|
|
18
|
Φ3800x9000
|
Φ3800
|
9000
|
16.3
|
143
|
＜25
|
70
|
46
|
1800
|
423000
|
|
注:表中生產能力是以生產水泥為標準的，如生產其它產品生產能力根據工藝而定。
公司可根據用戶要求，設計非標磨機。
公司產品在不斷改進中，參數如有改動將在公司主頁上（www.returnopen.com）另行通知。
|
