產品介紹

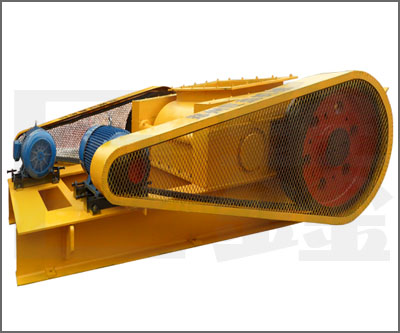

齒輥分級式破碎機是一種新型破碎機。它完全不同于傳統破碎機靠擠壓和撞擊來破碎物料，而是利用剪切和拉伸的共同作用來實現物料的破碎。是針對煤礦井下集中破碎，煤礦井上煤樓及選煤廠有粒度要求的分級破碎而設計的齒輥分級式破碎機。也適用與礦山、冶金礦物的粗、中級破碎。該破碎機主要由電動機、限矩型液力偶合器、連接罩、減速器、齒輥、機體等部分組成。
性能特點
1.齒輥分級式破碎機靠剪切和拉伸破碎物料，破碎后產品粒度均勻，超粒度與過粉情況低。 2.傳動裝置結構緊湊、運行靈活、噪音小、**性高。 3.采用液力偶合器與“實用新型”**聯軸器雙重過載保護，**可靠。 4.采用“實用新型”破碎機齒盤，齒盤螺旋排列，耐磨性能好，使用壽命長。 5.機體采用模塊化設計，各單元之間組合方便快捷，便于井下及煤樓的拆裝和運輸。 6.整機高度低，適用于空間狹小的工作環境。
工作原理

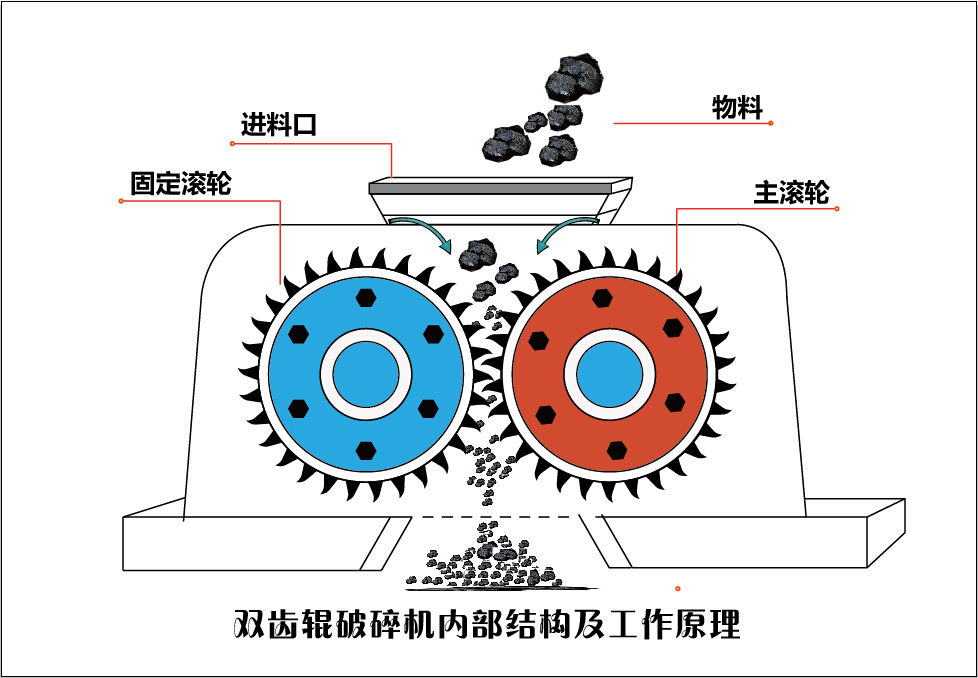

齒輥分級式破碎機由兩臺電動機將動力經減速器減速后分別驅動兩平行安裝的齒輥相向旋轉，當物料落入破碎機雙輥之間時，帶有螺旋齒牙或刀形齒板首先將物料篩分，小于排料粒度的顆粒直接通過而不需要破碎，進入排料溜槽，在垂直應力或剪切力的共同作用下，大塊物料受齒輥齒牙的劈裂、剪切，拉伸被破碎，從排料口排出。
技術參數
|
|
技術參數 Specifications
|
型號
Model
|
輥?zhàn)又睆?br />
Roller diameter
(mm)
|
輥?zhàn)娱L(zhǎng)度
Roller Length
(mm)
|
進料粒度
Max feed size
(mm)
|
出料粒度
Discharge size
(mm)
|
處理量Capacity
(t/h)
|
功率
Power
(kw)
|
重量
Weight
(t)
|
|
2PGC450*500
|
450
|
500
|
＜400
|
15-125
|
30-60
|
2×5.5
|
3.8
|
|
2PGC600*750
|
600
|
750
|
＜500
|
15-150
|
60-100
|
2×30
|
7.2
|
|
2PGC600*900
|
600
|
900
|
＜500
|
15-150
|
80-120
|
2×30
|
1.8
|
|
2PGC900*900
|
900
|
900
|
＜700
|
15-150
|
100-160
|
2×45
|
13.5
|
|
2PGC1015*760
|
1015
|
760
|
＜700
|
15-150
|
150-200
|
2×45
|
18.5
|
|
2PGC1200*1500
|
1200
|
1500
|
＜800
|
15-150
|
200-400
|
2×55
|
52
|
